PCIe接口CAN卡


详细信息

1. 产品简介

1.1 产品概述

        PCIECAN-622 是一款兼容 PCI Express r1.0a 规范的单 CAN PCIe-CAN 通讯接口卡。 PCIECAN-622 接口卡支持 PCI Express 多功能设备外围控制器 x2 接口,能让 PC 方便地连接到 CAN 总线上,即插即用,安装简单方便。

PCIECAN-622 提供 2 个完全独立的 CAN 通道,符合 CAN2.0B 规范(兼容 CAN 2.0A),在应用中更显方便和灵活。为了提高系统性能,PCIECAN-622 通讯卡提供了各种功能,支持

1Mbps 的高传输速率,且集成 2500VDC 电气隔离保护,保护计算机避免地环流的影响,增强系统在恶劣环境中使用的可靠性。

PCIECAN-622 通讯卡提供了统一的应用程序编程接口和完整的应用示范代码,含VCVBDelphi C++Builder 等开发例程示范,方便用户进行应用程序开发。 PCIECAN-622 通讯卡还支持 OPC 接口,能在支持 OPC 的组态软件中使用 PCIECAN-622通讯卡。另外,还提供了 CANTest 通用测试软件,可执行 CAN 报文的收发和监测等功能。

1.2 产品特性

PC 接口:高速 PCIe 芯片,PCI Experss x1 规格,兼容 x8x16 PCI Express 插槽;

供电方式:PCI-E 接口供电,12V 主供电回路,3.3V 备用供电回路;

电气隔离:DC2500V

工作温度:0℃+80℃

物理尺寸:80mm×120mm(含金属挡板);

CAN 通道数:1 通道隔离 CAN 接口;

CAN 通道采用电磁隔离,隔离电压:2500VDC

同时支持 CAN2.0A CAN2.0B 协议,符合 ISO/DIS 11898-1/2/3  标准;

安装方式:标准小机箱 PCI-E 接口;

CAN 接口 EMC 等级:接触放电±4KV,群脉冲±2KV

可以用在有安全防爆需求的环境中;

最高帧流量:单通道可高达 14000 /秒(1M  波特率、标准远程帧);

CAN 波特率:可编程任意设置,范围在 5Kbps1Mbps 之间;

CAN 接口:DB9  接口 120 欧姆终端电阻可配置,符合 DeviceNet  CANopen  标准。

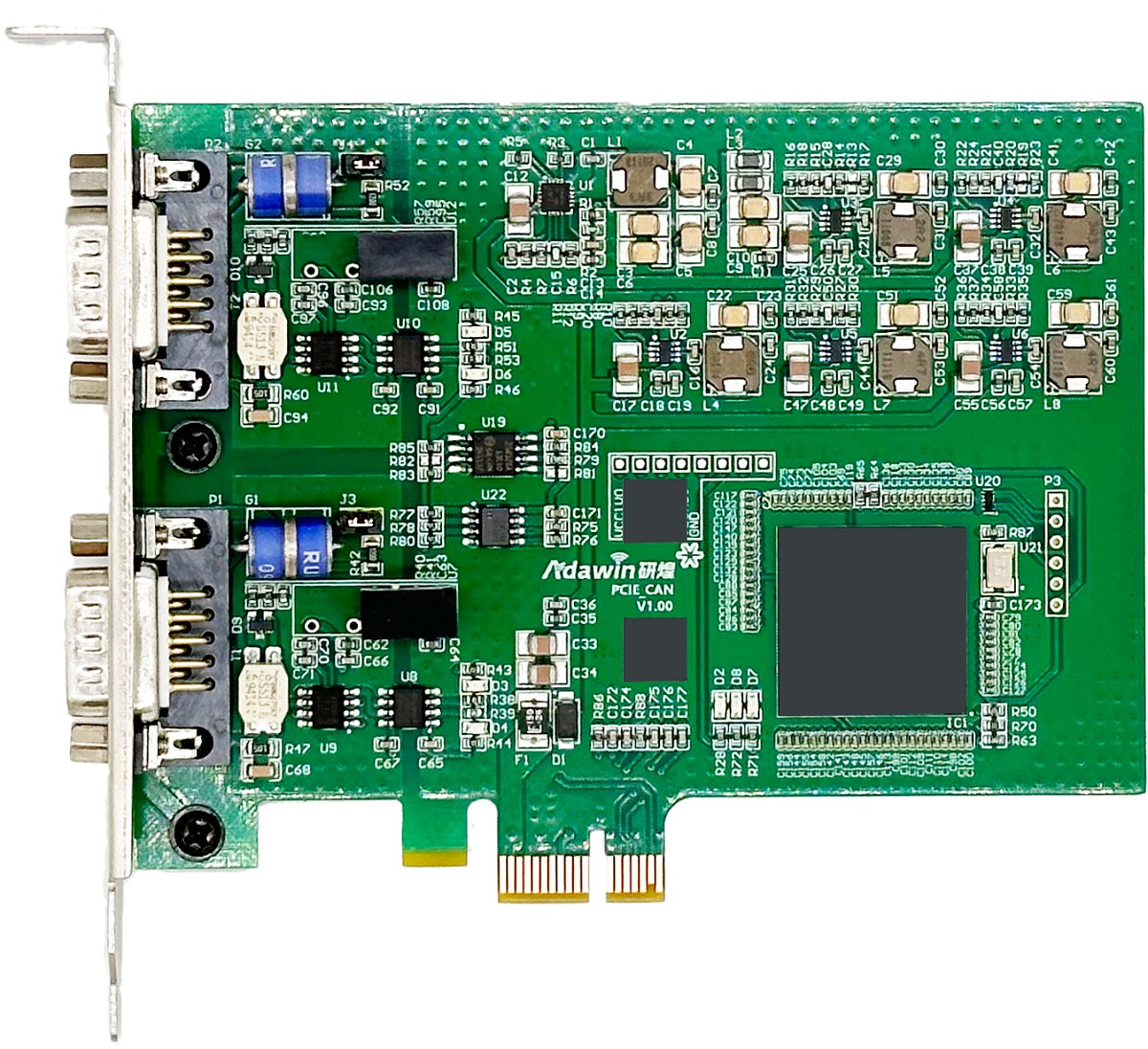

1.3 产品外观



1外观

2. 设备硬件

2.1 规格参数

1产品规格参数

项目

规格

PCIe

CAN通道数

2

工作电压

PCI-E 接口供电(12V

功耗

≤5W

隔离电压

DC2500V

输出端子

DB9 针式

CAN 波特率

5kbps~1Mbps(可编程任意设置)

数据接收能力

14000 //通道

数据发送能力

4000 //通道

Windows 系统驱动

支持

Linux 系统驱动

支持

VxWorks 驱动

-

尺寸(长×宽)

PCB 尺寸:107mm×70mm

整体尺寸:120mm×80mm

工作温度

0℃~+80℃

环境湿度

10%~90%(无凝霜)

环境要求

必须远离腐蚀性气体
